01

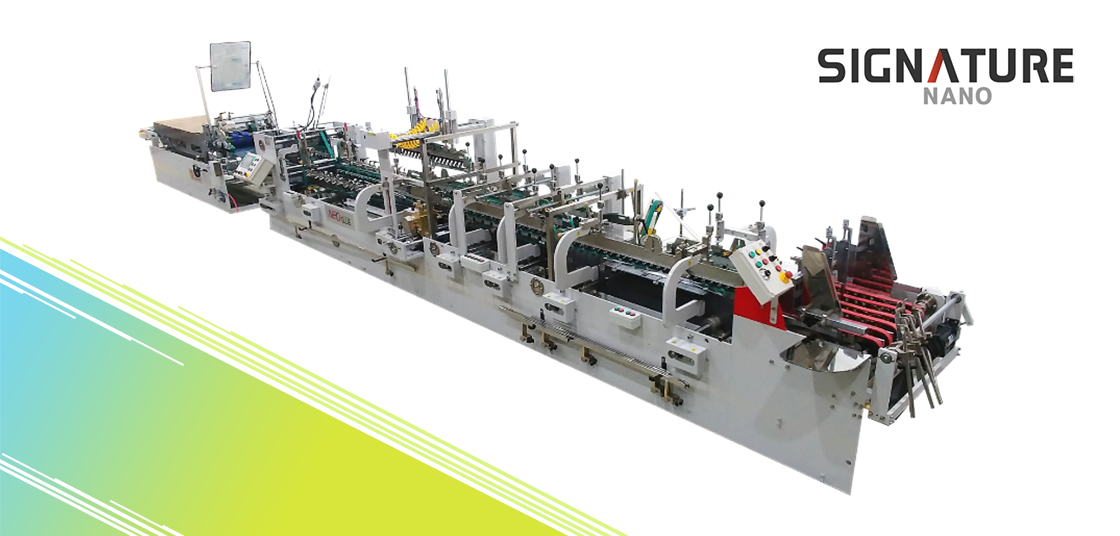

Signature Nano

  • Straight line / Lock bottom
Nano
SIGNATURE Nano
  • ACE기계의 기술력으로 만든 접착 입문 단계의 저가형 모델입니다.
  • 시그네쳐 브랜드를 등에 업고 세계시장에 노크하고 있으며,
    기존 접착기와 협업하는 서브 접착기로도 뛰어난 제품입니다.

Configuration with NANO

  • SIG FEED
  • SIG TORNADO
  • SIG PACK
  • SMART PACK
  • ROTO BRAILLE

FEATURE DETAIL

  • 1. STRAIGHT LINE CARTONS

    도식
    TYPE 70 90
    B(mm) 80~700 80~900
    L(mm) 50~800 50~900
    C(mm) 35~360 35~470
    Belt Speed(m/min) 20~280 20~280
    Inching Speed(m/min) 20 20
  • 2. LOCK BOTTOM CARTONS

    도식
    TYPE 70 90
    B(mm) 130~670 130~870
    L(mm) 150~800 150~800
    C(mm) 60~330 60~480
    D (max)(mm) 120 120
    h1(min)(mm) 65 65
    a (MIN)(mm) 40 40
    b (min)(mm) 30 30
  • 3. WEIGHT (Kg)

    70 90
    6,000 7,200
  • 4. LENGTH (M)

    70 90
    10.4 10.4
  • 5. CORRUGATED BOARD

    70 90
    E flute E flute
  • 6. TOTAL CONNECTED LOAD (KVA)

    70 90
    19.5 19.5
  • 7. FOLDING BOX BOARD(gm2)

    70 90
    200~800 200~800

OPTIONS DETAIL

  • 카톤 얼라이너 섹션

    피더에서 급지된 블랭크를 어떠한 속도에서도 정렬해주는 정렬장치 얼라이닝은 정확한 접지로 이어집니다.

  • 터닝스테이션(자이로)

    90도는 물론 180도까지 블랭크를 터닝시켜서 한 접착기로 모든 접착을 마무리할 수 있게 해주는 장치 특히, 맥주캐리어에 필수적인 장치입니다.

  • 닉 브레이커

    맥주캐리어와 같이 닉을 뜯어주는 공정이 필요한 카톤의 접착작업을 하는 경우, 피더에서 급지 후 원할하게 속도 및 스크래치에 대한문제없이 닉을 뜯어주는 장치입니다.

  • 패스트폴드

    기계유닛의 길이변화 없이 공간을 확보하여 시간당 70,000 장까지 증속 가능합니다. 별도의 추가장치 없이 플랩을 접는 ACE의 독점 기술입니다. 복잡한 기구가 필요없어 이상빈도가 낮으며 호환이 되어 Hook 작업 역시 가능합니다.

  • 오토조그

    급지부부터 케리어의 자동세팅으로 세팅 시간을 확연히 단축할 수 있습니다. 세팅으로 인한 스트레스와 시간소모를 없애드리며 작업물의 사이즈와 개수에 상관없이 세팅값의 자유로운 입력과 불러오기가 가능합니다.

  • 4/6CS, 8CS 백폴딩

    독일산 서보 및 드라이브와 에이스기계 독자 기술로 만든 4/6/8면 백폴딩 디바이스로 시간당 50,000장 작업이 가능합니다. (세계최초) 거리,각도,속도의 입력으로 간단히 사용할 수 있습니다.

  • 하부풀 공급장치(Sniper)

    대용량 보관으로, 잦은 풀교체가 필요 없으며 센서를 통해 정확한 양의 풀공급으로 풀불량 (No-Glue) 현상이 일어나지 않습니다. 이에 작업시간이 단축되고 생산성은 증갈합니다. 풀통에 직접풀을 넣지 않고 펌프를 통해 자동 공급하므로 넘침 걱정없이, 청결하게 사용할 수 있습니다.

  • 스팡커

    골판지 블랭크의 접착시 골의 영향에 따른나팔 현상을 교정하여 풀칠과 블랭크의 정렬을 유지하는 장치
