05

SIGNATURE Eagle

  • 단면 / 3면 / 4&6면 / 스페셜
Eagle

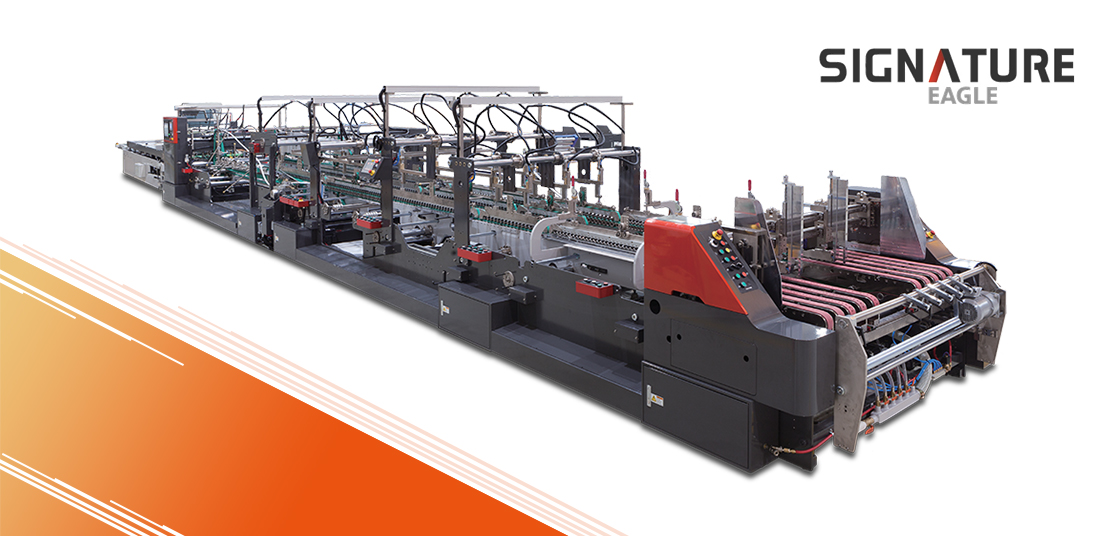

SIGNATURE EAGLE
  • 골판지 작업에 특화된 접착기로 하드보드부터 E/B/A/EB 골까지 작업합니다.
  • 스팡커와 스퀘어링디바이스가 장착되어 핀트 솔루션을 제공합니다.

각 모델명 입력과 조합 가능한 관련 장비들

  • SIG FEED
  • SIG TORNADO
  • SIG PACK
  • SMART PACK

상세 스펙

  • 1. STRAIGHT LINE CARTONS 단면

    도식
    TYPE 135 145 165
    B(mm) 200~1350 200~1450 200~1650
    L(mm) 100~1100 100~1100 100~1100
    C(mm) 90~660 90~710 90~810
  • 2. CRASH-LOCK BOTTOM CARTONS 3면

    도식
    TYPE 135 145 165
    B(mm) 210~1325 210~1425 210~1625
    L(mm) 150~1100 150~1100 150~1100
    C(mm) 95~650 95~700 95~800
  • 3. 4-CORNER COLLAPSIBLE BOXES 4면

    도식
    TYPE 135 145 165
    B(mm) 180~1250 180~1350 180~1550
    L(mm) 180~900 180~900 180~900
    H(mm) 30~200 30~200 30~200
  • 4. 6-CORNER COLLAPSIBLE BOXES 6면

    도식
    TYPE 135 145 165
    B(mm) 330~1250 330~1350 330~1550
    L(mm) 185~900 185~900 185~900
    H(mm) 30~200 30~200 30~200
  • 5. FOLDING BOX BOARD(gm2) 작업물 두께(gm2)

    TYPE 135 145 165
    Folding Cartons 200~800 200~800 200~800
    Lock Bottom Cartons 250~800 250~800 250~800
    Collapsible Boxes 250~800 250~800 250~800
  • 6. CORRUGATED BOARD 작업물 골

    TYPE 135 145 165
    Folding Cartons E,B,A,E/B flute E,B,A flute E,B,A flute
    Lock Bottom Cartons E,B flute E,B flute E,B flute
    Collapsible Boxes E,B flute E,B flute E,B flute
  • 7. LENGTH (M) 기계 길이

    135 145 165
    18.9 18.9 18.9
  • 8. WEIGHT (T) 기계 중량

    135 145 165
    14 15 16.5
  • 9. TOTAL CONNECTED LOAD (KVA) 킬로볼트암페어

    135 145 165
    76 76 76

OPTIONS DETAIL

  • 카톤 얼라이너 섹션

    피더에서 급지된 블랭크를 어떠한 속도에서도 정렬해주는 얼라이닝 장치 / 카톤 얼라이네 섹션은 정확한 접지에 필수적인 옵션입니다.

  • 터닝스테이션(자이로)

    90도는 물론 180도까지 블랭크를 터닝시켜서 한 접착기로 모든 접착을 마무리할 수 있게 해주는 장치 특히, 맥주캐리어에 필수적인 장치입니다.

  • 오토조그

    급지부터 캐리어의 자동세팅으로 세팅 시간을 확연히 단축할 수 있습니다. 세팅으로 인한 스트레스와 시간소모를 없애드리며 작업물의 사이즈와 개수에 상관없이 세팅값의 입력, 저장과 불러오기가 자유롭습니다.

  • 4/6CS, 8CS 백폴딩

    독일산 서보 및 드라이브와 에이스기계 독자 기술로 만든 4/6/8면 백폴딩 디바이스로 시간당 50,000장 작업이 가능합니다. (세계최초) 거리,각도,속도의 입력으로 간단히 사용할 수 있습니다.

  • 하부풀 공급장치(Sniper)

    대용량 보관으로, 잦은 풀교체가 필요 없으며 센서를 통해 정확한 양의 풀공급으로 풀불량 (No-Glue) 현상이 일어나지 않습니다. 이에 작업시간이 단축되고 생산성은 증갈합니다. 풀통에 직접풀을 넣지 않고 펌프를 통해 자동 공급하므로 넘침 걱정없이, 청결하게 사용할 수 있습니다.

  • 스팡커

    골판지 블랭크의 접착시 골의 영향에 따른 나팔현상을 교정하여 풀칠의 퀄리티와 블랭크 정렬의 일정함을 유지해주는 장치입니다.
